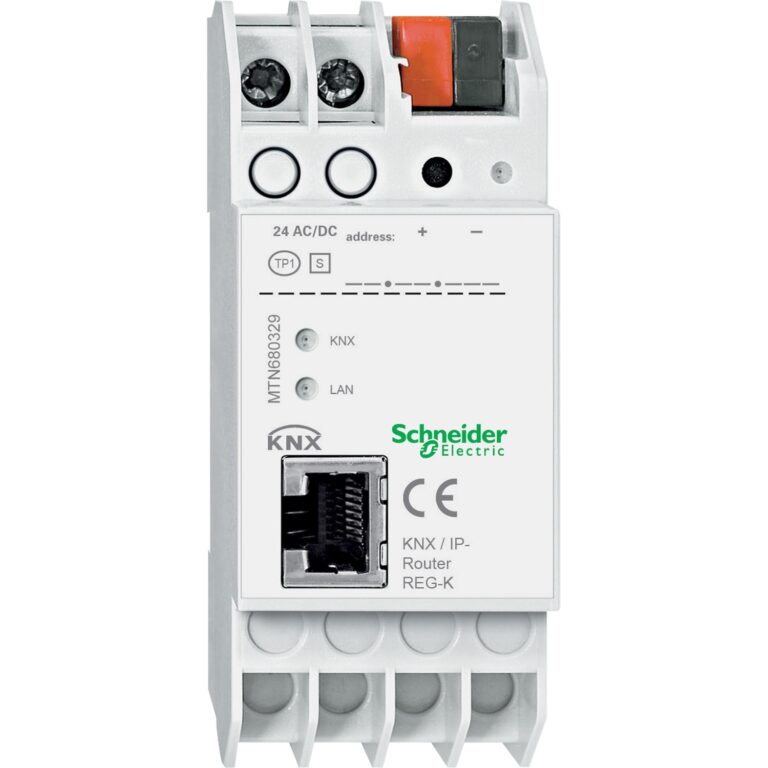

آی‌پی روتر KNX – Schneider MTN680329

Description

روتر KNX/IP REG-K تلگرام‌های KNX یک خط TP را قادر می‌سازد تا به عنوان بستر سریع به یک شبکه LAN (IP) ارسال شوند. تلگرام‌های KNX در هر دو جهت ارسال می‌شوند. در یک سیستم KNX، می‌توانید از روترها، کوپلرها یا هر دو دستگاه KNX/IP در عملیات ترکیبی استفاده کنید.
روتر KNX/IP همچنین می‌تواند به عنوان یک رابط برای دسترسی گذرگاه از طریق IP (به عنوان مثال برای برنامه نویسی ETS) استفاده شود.
در مجموع تا ۵ اتصال همزمان توسط این ماژول ارتباطی هوشمند پشتیبانی می‌شود.
روتر KNX/IP از پروتکل اینترنت DHCP پشتیبانی می‌کند. آدرس IP را می‌توان به طور خودکار از طریق یک سرور DHCP یا به صورت دستی از طریق تنظیمات ETS اختصاص داد.
سایر پروتکل‌های اینترنتی پشتیبانی شده نیز شامل ARP، ICMP، IGMP و UDP/IP هستند. روتر KNX/IP مطابق با مشخصات KNXnet/IP با استفاده از هسته، مدیریت دستگاه و تونلینگ عمل می‌کند.
یک منبع تغذیه هوشمند خارجی، روتر KNX/IP را تغذیه می‌کند. اگر منبع تغذیه در شبکه شما موجود باشد، می‌توانید از برق از طریق اترنت (IEEE 802.3af) استفاده کنید.
عملکرد کوپلر (KNXnet/ مسیریابی IP)
روتر KNX/IP می‌تواند به عنوان کوپلر خط یا کوپلر ناحیه‌ای کار کند. در هر دو مورد از LAN (IP) به عنوان بستر استفاده می‌شود.
تخصیص آدرس فیزیکی روتر KNX/IP تعیین می‌کند که آیا دستگاه به عنوان کوپلر خط یا کوپلر ناحیه کار می‌کند.
اگر آدرس فیزیکی دارای فرم (X.Y.0) باشد، روتر به عنوان یک اتصال دهنده خط عمل می‌کند.
X = 1 تا 15 = منطقه Y = 1 تا 15 = خط 0 = کوپلر خط
اگر آدرس فیزیکی دارای فرم (X.0.0) باشد، روتر به عنوان یک کوپلر ناحیه عمل می‌کند.
X = 1 تا 15 = ناحیه 0.0 = جفت کننده ناحیه
توجه: اگر از روتر KNX/IP به عنوان یک کوپلر ناحیه استفاده شود (X.0.0)، ممکن است هیچ روتر KNX/IP دیگری از نظر توپولوژیکی زیر آن قرار نگیرد. برای مثال، اگر یک روتر KNX/IP دارای آدرس فیزیکی 1.0.0 باشد، روتر KNX/IP دیگری در شبکه با آدرس 1.1.0 مجاز نیست.
توجه: اگر روتر KNX/IP به عنوان یک کوپلر خط (X.Y.0) استفاده می‌شود، ممکن است هیچ روتر KNX/IP از نظر توپولوژیکی بالای آن قرار نگیرد. برای مثال، اگر یک روتر KNX/IP دارای آدرس فیزیکی 1.1.0 باشد، روتر KNX/IP با آدرس 1.0.0 مجاز نیست.
روتر KNX/IP دارای یک جدول فیلتر است و بنابراین به کاهش بار باس کمک می‌کند. جدول فیلتر به طور خودکار توسط ETS در تنظیمات اولیه ایجاد می‌شود.
به دلیل تفاوت سرعت بین اترنت (10 مگابیت بر ثانیه) و KNX (9.6 کیلوبیت بر ثانیه)، تلگرام به مراتب بیشتری را می‌توان روی IP ارسال کرد. اگر چندین تلگرام پشت سر هم برای یک خط وجود داشته باشد، باید در روتر بافر شوند تا موجب از دست دادن تلگرام نشود. برای این منظور، روتر KNX/IP دارای حافظه 150 تلگرام (از IP تا KNX) است.
روتر KNX/IP به عنوان کوپلر خط
روتر KNX/IP به عنوان کوپلر ناحیه‌ای
