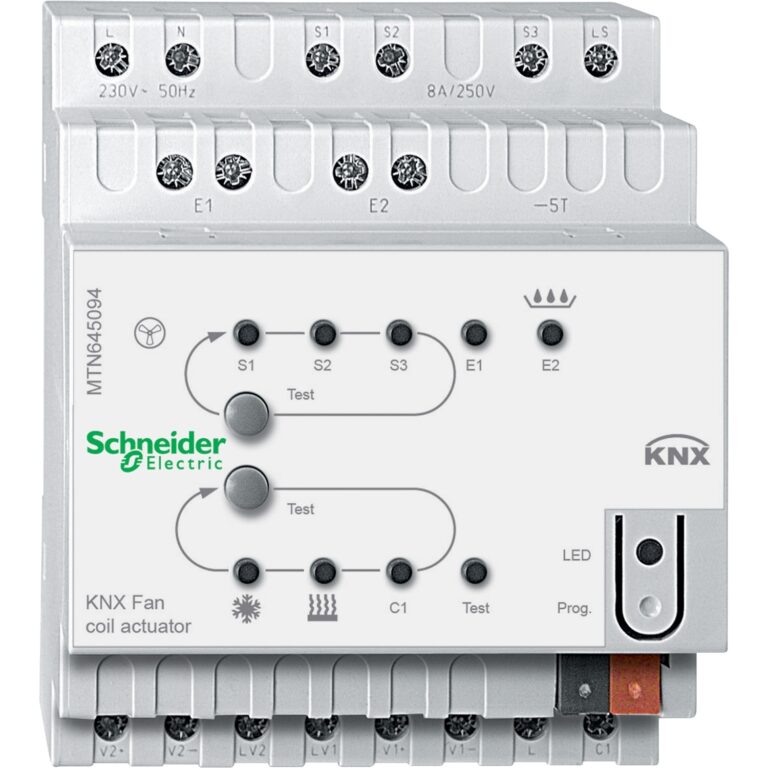

رله هوشمند فن‌کوئل-تک کانال – Schneider MTN645094

Description

MTN645094
MTN645094 یا عملگر فن کویل REG-K یک دستگاه DIN ریل برای اتصال به باس KNX است. این عملگر برای سیستم‌های 2 لوله و 4 لوله مناسب است. حداکثر 3 مرحله فن و همچنین شیرهای گرمایش و سرمایش 2 یا 3 نقطه‌ای را کنترل می‌کند. با کمک یک رله اضافی، این فن کوئل اکچوئیتور یک بخاری الکتریکی یا یک دستگاه خنک‌کننده را فعال می‌کند.
عملگر دارای 2 ورودی برای کنتاکت‌های شناور است، به عنوان مثال. سنسور پنجره پنجره و نظارت بر میعانات (ورودی تماس پنجره را می‌توان به عنوان ورودی سنسور دما در نرم افزار ETS پیکربندی کرد).

MTN645094 برای کنترل گرمایش، تهویه و تهویه مطبوع. برای کنترل کنوکتورهای فن با حداکثر سه سرعت، و همچنین برای کنترل درایوهای موتور سه مرحله‌ای (پیوسته/مدول شده با عرض پالس) یا درایوهای حرارتی دو مرحله‌ای. عملگر فن‌کویل از سیستم‌های 2 لوله و 4 لوله پشتیبانی می کند.

به عنوان مثال، دو ورودی باینری برای سنسور پنجره و سنسور سطحی برای ظرف آب تغلیظ شده. اتصال فن‌های 1 سرعته به 3 سرعته. دکمه فشاری چند منظوره با کنترل دمای اتاق را می‌توان برای فعال کردن عملگر فن کویل اشنایدر استفاده کرد.
MTN645094 دارای کوپلر باس یکپارچه است. برای نصب بر روی ریل های DIN EN 60715. KNX با استفاده از یک ترمینال اتصال باس متصل می‌شود

کنترل فن:
در حالت خودکار، سرعت فن به طور وابسته توسط مقدار کلید هوشمند چند منظوره کنترل می شود. سه سرعت فن و حالت خودکار را می‌توان از طریق تلگرام EIB تغییر داد. فن را می‌توان مستقیماً یا از طریق عملگرها / عملگرهای دیم مناسب کنترل کرد. بازخورد سرعت فن از طریق وضعیت مربوطه امکان‌پذیر است، به عنوان مثال. LED وضعیت دکمه فشاری. سرعت فن و همچنین وضعیت خودکار “(Auto)” را می‌توان بر روی صفحه نمایش کلید هوشمند چند منظوره با TCU نمایش داد.
کنترل شیربرقی:
نوع کنترل کننده: کنترل کننده ( PI (PWM و پیوسته.
حالت کنترل: گرمایش و/یا سرمایش با خروجی های شیر مشترک یا مجزا.
حالت‌های عملیاتی: حالت عملکرد در کلید هوشمند چند منظوره با TCU انتخاب می شود
مشخصات فنی MTN645094
منبع تغذیه: AC 230 ولت ± 10 درصد، 50/60 هرتز
مصرف برق: حداکثر 3 VA
خروجی‌ها: 3 کنتاکت شناور (فن کویل)، 2 سوئیچ نیمه‌هادی (اتصالات شیر) ظرفیت سوئیچینگ برای شیرها: 0.5 آمپر، AC 24 ولت – 230 ولت
ظرفیت سوئیچینگ رله اضافی: 16 A
ظرفیت سوئیچینگ رله فن: 8 آمپر
ورودی: 2، حداکثر طول کابل 5 متر
عملکرد: کلید سطوح فن و حالت گرمایش/سرمایش
نمایشگر: 9 LED وضعیت
عرض دستگاه: 4 ماژول = تقریبا. 72 میلی متر
