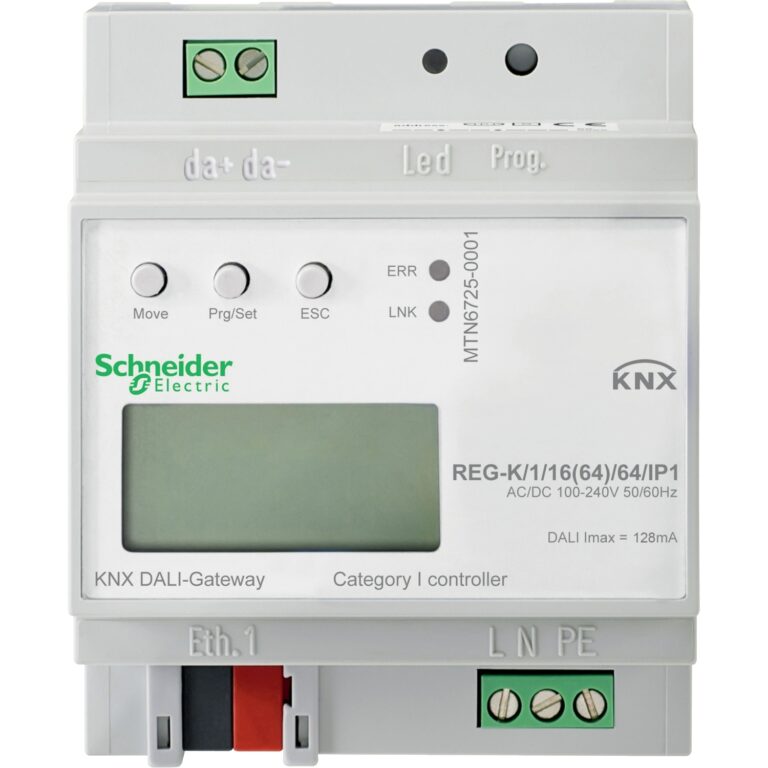

ماژول ارتباطی دالی و KNX – Schneider MTN6725-0001

Description

درگاه یا گیت‌ویKNX DALI REG-K/1/16(64)/64/IP1، گذرگاه KNX را به گذرگاه DALI متصل می‌کند. بنابراین، چراغ‌های دارای DALI ECG (بالست‌های الکترونیکی) را می‌توان در یک معماری کلی KNX ادغام کرد و از طریق بسیاری از دستگاه‌های KNX موجود با آن‌ها کار کرد. این دستگاه دستورات سوئیچ و تغییر شدت نور یا دیم را از سیستم متصل KNX به تلگرام‌های DALI و اطلاعات وضعیت را از گذرگاه DALI به تلگرام‌های KNX تبدیل می‌کند. ECG ها را می‌توان تغییر داد، کم نور کرد و در 16 گروه در هر دروازه‌تا روی یک مقدار تعریف شده تنظیم کرد. علاوه بر کنترل گروهی، این درگاه امکان کنترل جداگانه تا 64 ECG را نیز ارائه می‌دهد. اشیاء ارتباطی متعددی برای نمایش اطلاعات وضعیت و خطا در ECG و همچنین سطح گروه و درگاه موجود است (کاربرد فعلی: 11 شیء ارتباطی در هر ECG و 8 شیء ارتباطی در هر گروه، اشیاء فردی متعدد). علاوه بر تمام دستگاه‌های استاندارد، درگاه دالی همچنین امکان کنترل چراغ‌های اضطراری که به کمک باتری روشن می‌شوند را نیز فراهم می‌کند (EN 62386-202). برای تک تک چراغ‌های اضطراری باتری، بین دستگاه‌های دارای ECG قابل تعویض (معمولاً چراغ‌های اضطراری با یک نوار قلب) و دستگاه‌هایی با ECG غیرقابل تعویض (تبدیل‌کننده‌ها)، که معمولاً در ارتباط با ECG «طبیعی» دیگر (2 ECG در هر ECG) استفاده می‌شوند، تمایز قائل می‌شوند. سبک). این دروازه امکان کنترل ترکیبی انواع مختلف ECG را در یک خط DALI فراهم می کند. سیستم‌های روشنایی هوشمند اضطراری با باتری مرکزی نیز پشتیبانی می‌شود.
