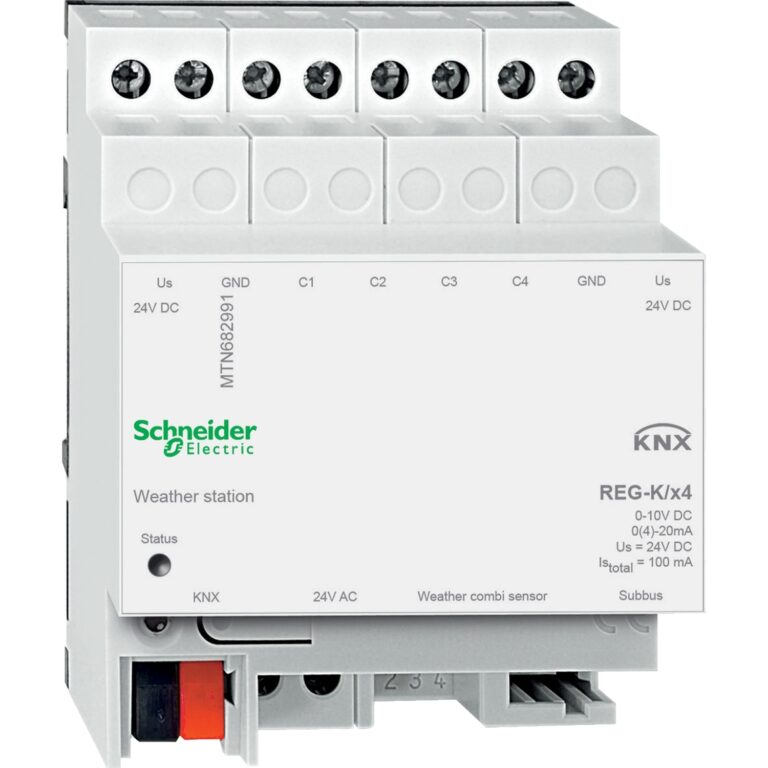

ماژول هوشمند آب و هوا KNX – MTN682991

Description

ماژول هوشمند آب‌وهوای KNX، داده‌ها و رویدادهای آب و هوایی را شناسایی و ارسال می‌کند. حداکثر چهار مبدل اندازه‌گیری آنالوگ و یک سنسور ترکیبی دیجیتال را می‌توان به این ماژول متصل کرد. دستگاه می‌تواند هم سیگنال‌های ولتاژ و هم سیگنال‌های جریان را ارزیابی کند: حداکثر چهار حسگر آنالوگ اضافی را می‌توان با ماژول ورودی آنالوگ REG/4-gang متصل و مقادیر آن را اندازه‌گیری کرد.

سنسور ترکیبی هوا شامل سنسور باد، سنسور بارش، سنسور نور و سه سنسور روشنایی (شرق، جنوب، غرب) است. برای کار با دستگاه به یک منبع تغذیه خارجی ۲۴ ولت نیاز است. این ماژول هم‌چنین می‌تواند برق سنسورهای متصل، گرمایش سنسورها یا یک ماژول ورودی آنالوگ را تامین کند.

سنسورهای متصل را می‌توان با استفاده از پایانه‌های +US و GND برق‌دار کرد.
مصرف جریان تمام سنسورهایی که از طریق این پایانه‌ها عرضه می‌شوند نباید از ۱۰۰ میلی‌آمپر تجاوز کند.
دو عدد از هر نوع ترمینال (+US و GND) به عنوان منبع تغذیه عمل می‌کنند و به صورت جفت به هم متصل می‌شوند.
در صورت وجود اتصال کوتاه بین US+ و GND ولتاژ قطع می‌شود.
برق سنسورهای متصل نیز می تواند از این طریق تامین شود
برق سنسورهای متصل را می‌توان از طریق منابع خارجی نیز تامین کرد (مثلاً زمانی که مصرف فعلی آنها از ۱۰۰ میلی آمپر بیشتر شود). در این حالت ترمینال‌های K1…K4 و GND برای اتصال به ورودی‌های سنسور استفاده می‌شوند.
