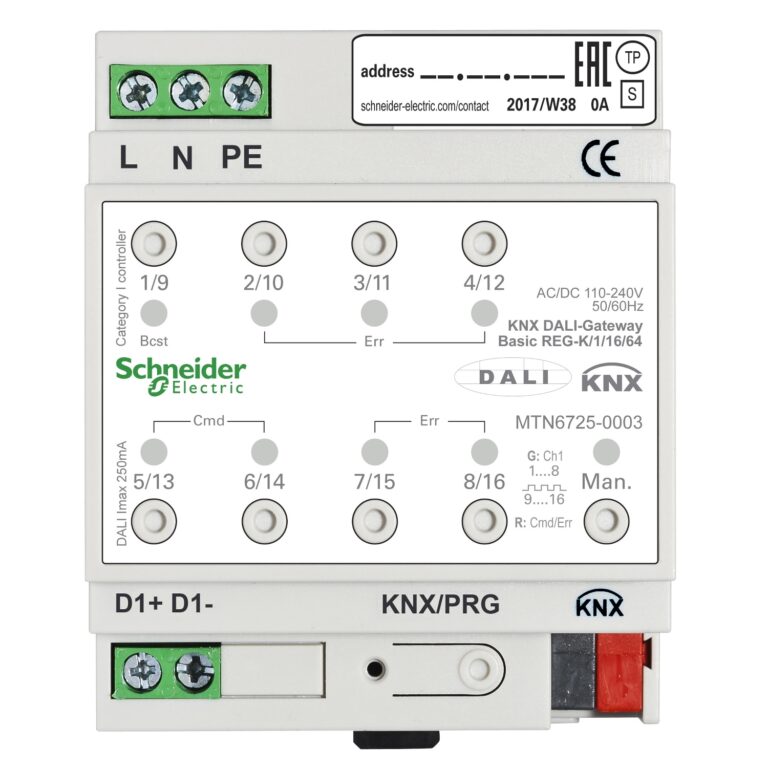

دالی گیت‌وی – مبدل روشنایی KNX – MTN6725-0003

Description

درگاه KNX DALI گذرگاه KNX را به ۱ خروجی DALI متصل می‌کند. درگاه دالی یک دستگاه کنترل DALI رده I با منبع تغذیه DALI یکپارچه برای ECG است. از سوئیچینگ و کاهش نور تا ۶۴ ECG در ۱۶ گروه و کنترل بیش از ۱۶ سناریو پشتیبانی می‌کند. برای مثال، دستورات رنگی مختلف (مانند کنترل رنگ سفید، RGB، XY و HSV) را می‌توان با کلیدهای فشاری KNX تنظیم کرد و چراغ‌های DALI DT8 را می‌توان بر این اساس فعال کرد.
تایمر موجود در ماژول ساعت کار هر لاین و ساعات کار گروه‌ها را ثبت می‌کند. پیام‌های خطا از ECG ها و گروه‌های فردی را می‌توان از طریق KNX مخابره و مشاهده کرد.
یک ماژول کنترل رنگ نیز امکان کنترل ۱۶ تایم سوئیچ برای تغییر روشنایی و رنگ چراغ‌ها را به صورت برنامه هفتگی فراهم می‌کند، مشروط بر اینکه دستگاه به سیستم به روزرسانی زمان متصل باشد. حداکثر ۱۶ برنامه زمانی با حداکثر ۳۰۰ دستور در هر خروجی DALI را می‌توان با استفاده از تجهیزات KNX فعال یا غیرفعال کرد. راه‌اندازی و پیکربندی DALI، تخصیص گروه و تنظیم سناریو را می‌توان با استفاده از برنامه ETS و یک برنامه ETS (DCA) انجام داد.
دارای کوپلر باس یکپارچه. برای نصب بر روی ریل های DIN TH35 طبق EN 60715 طراحی شده است و باس با استفاده از ترمینال اتصال KNX متصل می‌شود. ریل داده لازم نیست.

عملکردهای نرم افزار KNX: سوئیچینگ، شدت نور، میزان روشنایی و رنگ چراغ‌ها در هر گروه، به علاوه سوئیچینگ، شدت و رنگ برای کنترل کلی سیستم. عملکرد تایمر راه‌پله با نورهای دیم شونده، و برای حالت‌های هشدار و حالت‌های عادی، مداوم، شب و خطر. تجزیه و تحلیل خطاها در هر EB و هر گروه. سناریوهایی با روشنایی و رنگ. صرفه‌جویی در مصرف انرژی به دلیل کاهش تلفات. آماده به کار بودن EB به کمک عملگر سوئیچینگ اضافی KNX داخل ماژول. ماژول کنترل رنگ را می‌توان برای کنترل روشنایی و رنگ‌ها بر اساس سوئیچ زمانی هفتگی استفاده کرد. (نیاز: روز هفته و همگام سازی زمان) هر فاصله زمانی ممکن، تا ۹۰ ثانیه.
حداکثر ۱۶ برنامه زمانی را می‌توان با استفاده از اشیاء KNX کنترل کرد. ساعات کار می تواند توسط گروه ضبط و تنظیم مجدد شود و در صورت تجاوز از مقدار آستانه توسط گروه به عنوان زنگ هشدار ارسال شود. سیستم عامل را می‌توان با استفاده از کارت Micro-SD با فرمت FAT32 به روز کرد.
